取代替代乐泰8075LV ,得复康14167 , 3M DP810的胶粘剂，大家想必都被国外进口的乐泰8075，得复康14167，3M的DP810胶水折磨的够呛，一支胶水100多，还不一定能买到正品，就算能买到正品，疫情时代货也不能及时送达，有时候都是是有价无市的状况，现在我司退出一款N-5101十比一的AB胶可用于取代上述胶水。
其说明书如下
胶匠JOJON-双组份丙烯酸结构胶
N-5101
产品简述：
5101是一款多用途非导电的双组份丙烯酸结构胶，该产品适用于各种电子组件的结构粘接。无需特殊处理对金属及电镀件、各类工程塑料、陶瓷、玻璃、竹木等具有优异的粘接性能。该产品AB混合体积比为10:1，操作时间2-3分钟。固化后具有高强度、高硬度、优异的耐疲劳性、抗冲击性和韧性。
产品特性：
室温下快速固化（大部分材料粘接后10-20分钟可达使用强度），具有高韧性、高强度、极少需要表面处理的特性。
物理性能：
注意：以下技术信息和数据仅供参考，请勿作为使用指导。
| 性质 | A组分 | B组分 |
| 颜色（目测） | 微黄色膏状 | 蓝色膏状 |
|
粘度（cps） （@20rpm，SNB-3） |
110000-125000 | 60000-75000 |
| 密度（g/cm3） | 0.96 | 1.15 |
| 混合体积比 | 10 | 1 |
| 混合质量比 | 8.35 | 1 |
| 混合后颜色（目测） | 绿色 | |
| 开放时间@25℃ | 3-5min | |
| 操作时间@25℃ | 2-3min | |
| 耐温（℃） | -20~140 |
典型性能：
| T剥离强度 | ≥10KN/m |
| Tg | 68℃ |
| 热膨胀系数，Tg之前 | 72×10-6 |
| 热膨胀系数，Tg之后 | 165×10-6 |
| 邵氏硬度 | 68-73D |
| 线性收缩率 | 5% |
粘接特性测试：
剪切强度在25℃下测试，测试样片的制备为70℃70s
| ABS | 7.8 MPa |
| PC | 8.5MPa |
| 铝 | 18 MPa |
| 45#钢 | 28 MPa |
| 不锈钢 | 35 MPa |
剪切强度在25℃下测试，测试样片的制备为25℃24h
| ABS | 5.6 MPa |
| PC | 7.7 MPa |
| 铝 | 17.0 MPa |
| 45#钢 | 26 MPa |
| 不锈钢 | 33 MPa |

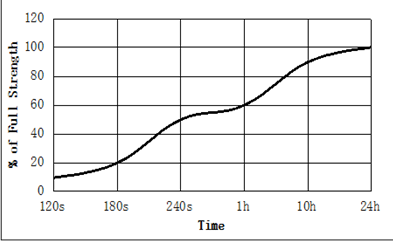

典型固化速度曲线：

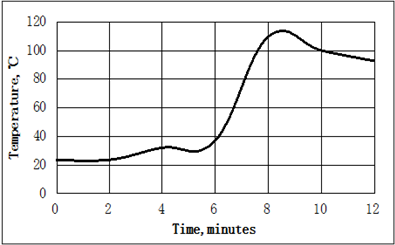

典型放热曲线：
操作/固化说明：
使用说明：
粘接基材应洁净干燥，表面无涂层、氧化膜、油污、灰尘、脱模剂等污染物。特殊基材处理方法详见表面处理章节。
建议以60℃（层间温度）/60s作为金属与塑料粘接的测试参数。
| 施胶气压 | 0.3-0.5 MPa |
| 固化加压 | 5-6 KG |
| 粘接基材表面温度（施胶处） | 60-70 ℃ |
| 后固化存放条件-时间&温度 | 2 h @25℃ |
包装规格：
50ml/支、250ml/支、490ml/支或客户指定。
使用方法：
将5101双组份胶管装在胶枪上，打开顶盖。通过挤出少量胶体拉平两个活塞，确保均匀流淌。必要时可清理管口，然后安装静态混合头。施胶于干净的基材表面，配对工件。夹装定位直到粘接牢固。胶粘剂在25℃下8-24 h完全固化。未使用产品的储存温度为5-25℃。
清洁
多余胶体在胶液固化前可通过溶剂擦除。粘合完成的工件及粘接胶线的溢胶可利用异丙醇擦除。
注意：使用溶剂时，应移除火源，遵守产品的注意事项和使用说明。
表面处理：
5101只需最小限度的表面处理即可粘结金属、塑料等诸多基材。但是，为达到最好的粘接性能和耐候性，所有粘接基材应洁净、干燥，表面无涂层、氧化膜、油污、灰尘、脱模剂等污染物。表面处理的程度取决于客户对粘接强度及耐候性的要求。
以下处理方法仅作为常用材料表面处理的建议：
不锈钢和铝
1. 用丙酮或异丙醇等无油溶剂擦拭表面灰尘。
2. 喷砂或用干净的细砂纸打磨（180目或更细）。
3. 再用溶剂擦拭掉碎屑。
注意：铝材可能会被酸类物质腐蚀，请遵守产品的注意事项和使用说明。
塑料/橡胶
1. 用异丙醇擦拭基材表面。
2. 用细砂纸打磨（180目或更细）。
3. 再用溶剂擦拭掉碎屑。
玻璃
1. 用丙酮擦拭基材表面。
2. 在玻璃表面涂一层薄的（2.5 μm以下）金属底涂剂，并在25℃下放置至少30 min，以达到最大粘接强度。
3. 再用异丙醇擦拭除去残留物。
注意：使用溶剂时，应移除火源，遵守产品的注意事项和使用说明。
储存和保质期：
1.在规定温度15～25℃之间保存期为9个月，以产品出厂的日期为准。
2.避免将固化剂或装有固化剂的挤压瓶置于35℃以上环境中长期存放，这将大大降低组份的反应活性。
3.本品不能冷冻保存。
