vmc850数控加工中心光机参数：
|
机型专案Item Model |
单位Unit |
参数 |
|
工作台尺寸 |
mm |
1000x500 |
|
X/Y/Z轴行程 |
mm |
800*500*550 |
|
主轴端面至工作台距离 |
mm |
100-650 |
|
主轴中心至立柱距离 |
mm |
540 |
|
工作台最大负重 |
Kg |
400 |
|
工作台T型槽 |
mm |
5-18-150 |
|
X/Y/Z轴快速进给 |
m/min |
三线24/24/24 三硬12/12/10 |
|
定位精度 |
mm |
0.01 |
|
重复定位精度 |
mm |
0.075 |
|
最小定位单位 |
mm |
0.001 |
|
主轴最高转速 |
rpm |
8000 |
|
主轴端锥度 |
mm |
BT40-150 |
|
圆盘式刀库 |
pcs |
24T |
|
控制器系统 |
/ |
KND2000 |
|
主轴电机功率 |
Kw |
7.5 |
|
机床重量 |
Kg |
5200 |
|
外形尺寸 |
mm |
2600x2360x270 |
1、X、Y、Z三轴行程：800x500x550mm
2、主轴转动方式为皮带连接，最高转速：8000转。

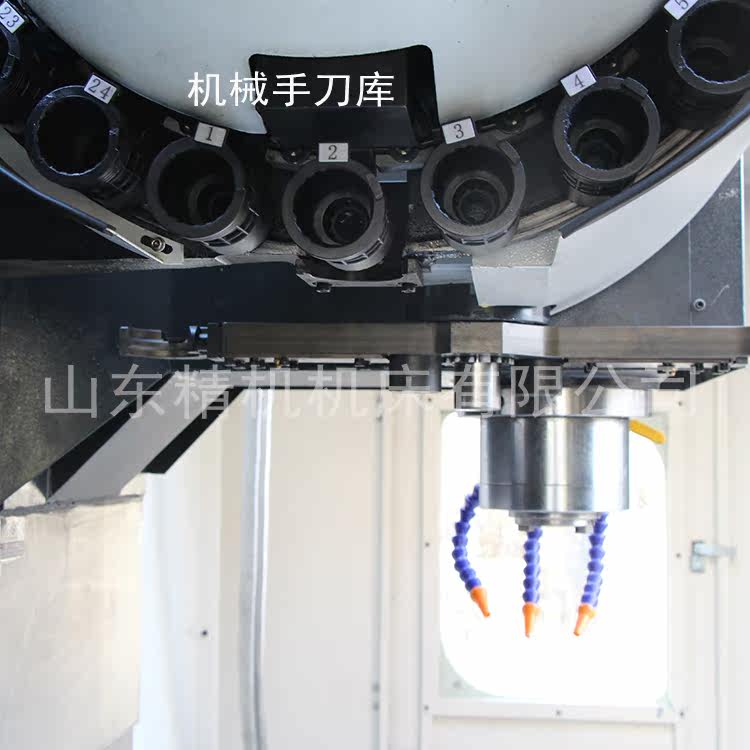

3、刀库标准配置为圆盘24把刀库，满足客户的需求。
4、头部组为重型箱型结构，内部肋骨强化，高刚性。
5、主轴打刀方式采用油压机构，打刀时主轴均匀受力，延长轴承寿命。
6、电器箱采内分隔离式设计，将控制器之发热源部分给予以分离，前面使用热交换器散热，避免外界粉尘进入电箱；后侧使用风扇为扇热板散热。
7、三轴采用高精密滚珠螺杆，结合精密螺帽预压和尾端预拉装置，机台背隙与热变形长时间保持在低值。
8、X、Y轴采用滚珠式线性导轨，具有高刚性，低噪性，可做快速位移及获得循环精度，快速移动速度为24/24/20m/min。
9、所有成品均经过激光定位补正及循园测试，以定位精度及伺服特性，且机台出货前经严格的检验措施，确保机台的各项精度长期稳定。
